A )具有普通車床的所有功能,兼顧數控車床的部分功能。
B )大屏直觀顯示,中、英文界面,輸入簡單,操作極其方便。
C )X、Z可實現定長加工、手動進給、自動進給、快速移動。
D )加工過程運行參數實時動態顯示。具有恒線速度切削功能。
E )可實現各種制式、任意螺距的螺紋加工。
F )伺服電機驅動,速度范圍大。
G )集中傳動,具有滿足低速大扭矩切削要求的機械結構。
H )高精度主軸軸承結構,能滿足不同切削加工和精度要求。
I )床身材料為高強度鑄鐵,導軌采用表面淬火和精密磨削工藝,經久耐用;
J )外形美觀、簡潔,布局合理,安全防護和功能附件齊全。

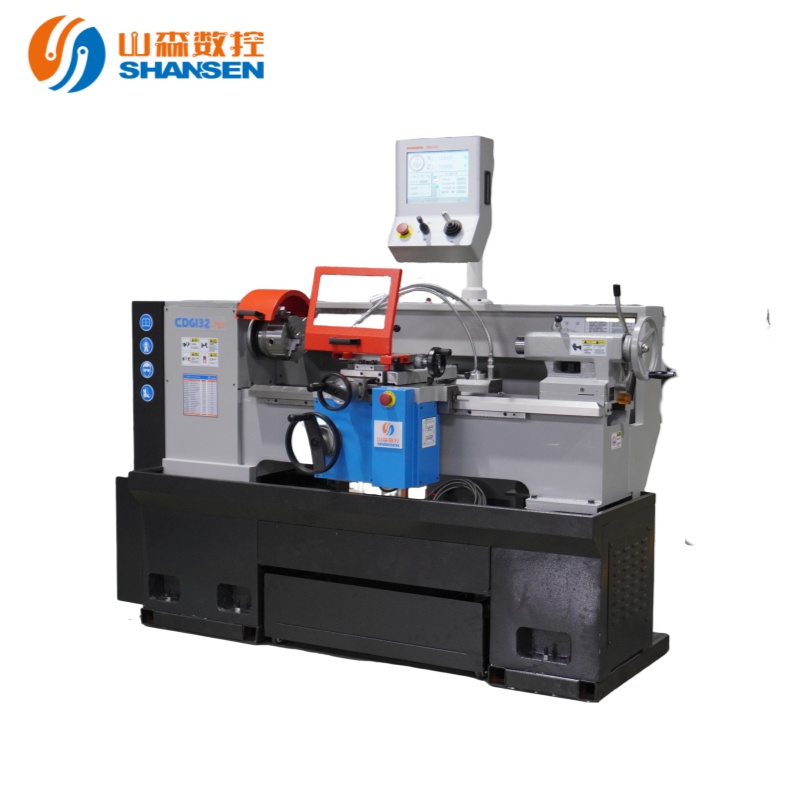

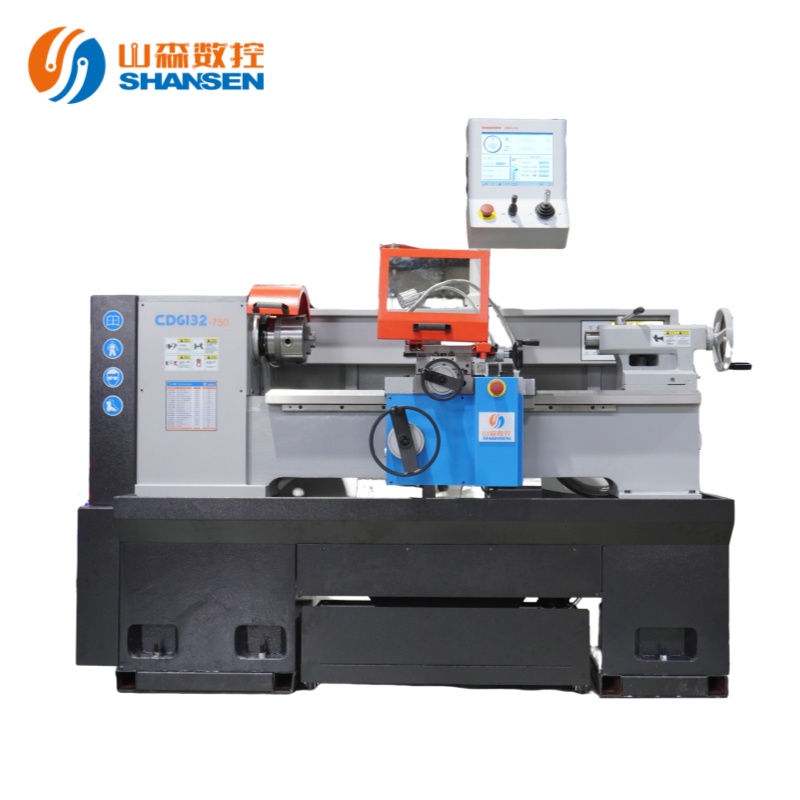

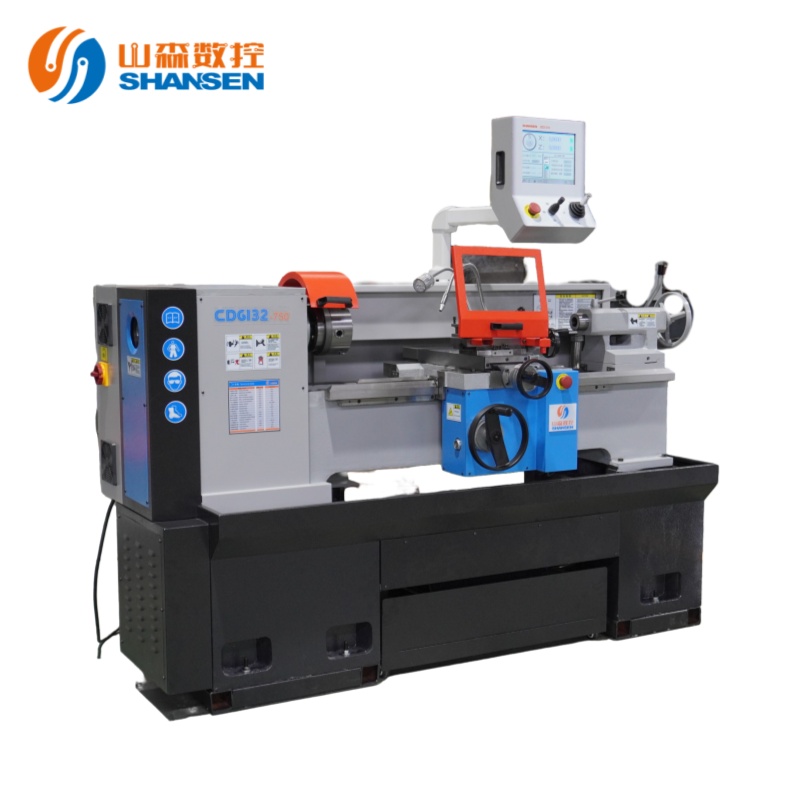

項目 | 參數 | 單位 | CD6132 |
加工能力 | 床身上最大回轉 | mm | 330 |
刀架上最大回轉 | mm | 160 | |
主軸中心高 | mm | 175 | |
最大工件長度 | mm | 750 | |
最大切削長度 | mm | 750 | |
床身寬度 | mm | 295 | |
主軸 | 三爪卡盤規格 | mm | 160 |
主軸轉速級數 | 無級 | ||
主軸轉速范圍 | rpm | 20-2600 | |
主軸通孔直徑 | mm | 43 | |
主軸內孔錐度 | mm | 莫氏5號 | |
主軸頭形式 | C5 | ||
床鞍 | 小刀架行程 | mm | 65 |
橫向行程X軸 | mm | 190 | |
縱向行程Z軸 | mm | 750 | |
到家 | 工位數 | 4 | |
刀方截面尺寸 | mm | 16×16 | |
尾座 | 移動方式 | 手動 | |
套筒移動距離 | mm | 130 | |
套筒直徑 | mm | 60 | |
套筒錐度 | MT4 | ||
進給 | 縱/橫向快移速度 | mm/min | 3000/1500 |
橫向進給速度X | mm/min | 15-1500 | |
縱向進給速度Z | mm/min | 30-3000 | |
小刀架手輪每轉移動距離/每格刻度 | mm/mm | 3/0.03 | |
中拖扳手輪每轉移動距離/每格刻度X | mm/mm | 5/0.05 | |
大拖扳手輪每轉移動距離/每格刻度Z | mm/mm | 25/0.1 | |
螺紋 | 公制螺紋范圍 | mm | 0.25-24 |
英制螺紋范圍 | in | 0.01-1 | |
模數螺紋范圍 | mm | 0.08-8 | |
徑節螺紋范圍 | in | 0.01-0.32 | |
電機 | 主軸伺服電機功率 | kW | 3.7 |
進給伺服電機功率 | kW | 1 | |
三角皮帶 | 型號 | XPA1882 | |
數量 | 根 | 4 | |
其他 | 外形長度 | mm | 1900 |
外形寬度 × 高度 | mm | 850 ×1650 | |
機床重量 | kg | 1260 |
品質保障:
注重 “客戶體驗”與“快速服務”,堅持采用一線品牌零部件,致力打造一流設計制造與服務體系是山森數控對產品品質的定義,為了實現產品的品質穩定可靠,我們在采購、設計,制造,檢驗,物流等方面制定了衡量標準,嚴格控制每一步,確保產品質量。對粗制濫造行為做到“零容忍” 。
售后服務:
尊敬的用戶,感謝您購買山東山森數控技術有限公司產品!
若在購買后或在使用過程中有發現異常,請直接與廠家聯絡。我們將嚴格履行3電48(三小時內與客戶電話解決,如電話解決不了48小時內到達用戶現場)更好的為客戶提供高效優質快捷的服務,并接受廣大用戶的監督。
保修期內,免費維修,屬于產品本身質量問題引發的零配件的更換,我公司免費提供快速更換。
售后服務團隊會為您提供優質周到的服務,以過硬的技術,熱忱的態度贏得您的信任和贊揚。
